Комплексы средств автоматизации КСА-01

ТУ 25-7301.001-86
Код ОКП 42 1882

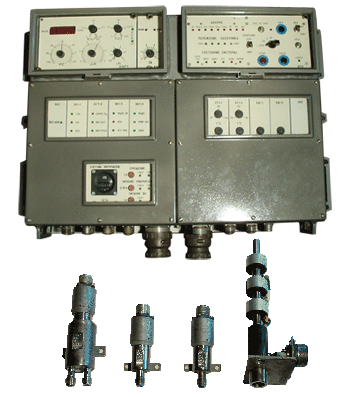

Для автоматического управления, регулирования, защиты и сигнализации в аммиачных или хладоновых холодильных машинах (агрегатах) с винтовыми компрессорами холодопроизводительностью от 125 до 400 кВт. Состоит из электронно-релейного блока (ЭРБ) и датчиков. Контролируемые параметры: температура, давление, разность давлений, положение золотника.
Диапазон регулирования заданной
температуры, °С от -100 до +20
Диапазон регулирования по унифицированному
входному сигналу, мА от 0 до 5
Габариты ЭРБ, мм 764х601х220
Масса ЭРБ, кг, не более 36 кг
Защита корпуса ЭРБ IP54.
Параметры каналов защиты: понижение давления всасывания - от -0,09 до 0,6 МПа (± 0,03 МПа); повышение давления нагнетания - от 0,8 до 2 МПа (± 0,05 МПа); превышение температуры нагнетания - от 75 до 105 °С (± 1,2 °С); перегрев обмоток электродвигателя - фиксированные уставки 105 °С, 130 °С (± 2 °С); повышение температуры масла на входе в компрессор - от 35 до 65 °С (± 1,2 °С); понижение разности давления масла - от 0,05 до 0,2 МПа (± 0,1 МПа). В скобках показана допустимая погрешность срабатывания. Питание - 220 В, 50(60) Гц. Потребляемая мощность - 70 В·А. Дистанционность подключения датчиков - от 5 до 300 м.
