Чувствительный элемент медный технический типа ЧЭМТ-1,
ЧЭМТ-2
ТУ 4211-910-17113168-98
Госреестр №17469-98
Предназначен для использования как самостоятельное изделие
при измерении температуры газообразных, твердых и сыпучих неагрессивных сред. В
составе термометров медных технических область применения чувствительных
элементов расширяется до жидких сред, включая агрессивные.
|
ЧЭМТ-1
 |

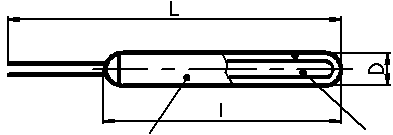

ЧЭМТ-2  |
Масса для ЧЭМТ-1 не более 3,5 г, для ЧЭМТ-2 не более 6,5
г.
Технические характеристики
термопреобразователей:
- диапазон измеряемых температур,
°С
от -50 до 200 для кл. В,С
от -50 до 120 для кл. А
- Номинальная статическая
характеристика (НСХ) преобразования:
50М, 100М
- класс допуска по ГОСТ 6651-61
А, В, С
- виброустойчивые по группе N3
(80Гц) ГОСТ 12997
- степень защиты от пыли и влаги
ЧЭМТ-1 IР50, ЧЭМТ -2 IР55 по ГОСТ 14254
гильзы: сталь 12Х18Н10Т,
латунь
Примечание: По
согласованию с заказчиком может быть изготовлен элемент с другой номинальной
статической характеристикой (НСХ)
Примеры записи при заказе:
|
Шифр |
R0, Ом |
Диаметр проволоки, мкм |
Размеры элемента, мм |
O выводов, мм |
|
d |
l |
L |
|
ЧЭМТ-1-50(А,В,С)-2,5-16 |
50М |
50 |
2,5 |
16 |
35 |
0,3 |
|
ЧЭМТ-1-50(А,В,С)-3,0-40 |
70 |
3,0 |
40 |
65 |
0,5 |
|
ЧЭМТ-1-50(А,В,С)-2,0-40 |
50 |
2,0 |
40 |
65 |
0,3 |
|
ЧЭМТ-1-100(А,В,С)-3,0-16 |
100М |
50 |
3,0 |
16 |
35 |
0,3 |
|
ЧЭМТ-1-100(А,В,С)-4,0-40 |
70 |
4,0 |
40 |
65 |
0,5 |
|
ЧЭМТ-1-100(А,В,С)-2,5-40 |
50 |
2,5 |
40 |
65 |
0,5 |
ЧЭМТ-1-100М-В-4-40 где: ЧЭМТ - тип элемента
1 - исполнение без гильзы
100М - номинальная статическая характеристика (50М,
100М)
В - класс допуска
4 - диаметр ЧЭ, мм
40 - длина чувствительного элемента без выводов,
мм
|
Шифр |
Входящий ЧЭМТ-1 |
Размеры, мм |
|
D |
l |
L |
|
ЧЭМТ-2-50(А,В,С)-4,0-25 |
ЧЭМТ-1-50(А,В,С)-2,5-16 |
4,0 |
25 |
35 |
|
ЧЭМТ-2-50(А,В,С)-4,0-45 |
ЧЭМТ-1-50(А,В,С)-3,0-40 |
4,0 |
45 |
65 |
|
ЧЭМТ-2-50(А,В,С)-3,0-45 |
ЧЭМТ-1-50(А,В,С)-2,0-40 |
3,0 |
45 |
65 |
|
ЧЭМТ-2-100(А,В,С)-4,0-25 |
ЧЭМТ-1-50(А,В,С)-3,0-16 |
4,0 |
25 |
35 |
|
ЧЭМТ-2-100(А,В,С)-5,0-45 |
ЧЭМТ-1-50(А,В,С)-4,0-40 |
5,0 |
45 |
65 |
|
ЧЭМТ-2-100(А,В,С)-4,0-45 |
ЧЭМТ-1-50(А,В,С)-2,5-40 |
4,0 |
45 |
65 |
ЧЭМТ-2-50М-А-4-25 где: ЧЭМТ - тип элемента
2 - исполнение в гильзе
50М - номинальная статическая характеристика (50М,
100М)
А - класс допуска
4 - диаметр гильзы, мм
25 - длина гильзы, мм
|
