Цифровой
индикатор температуры двигателя ЦИТД-2-1
 ЦИТД-2-1
предназначен для отображения на цифровом табло текущей температуры
*двигателя и окружающей среды. Оповещения водителя *снегохода
(с помощью мерцания индикации) о превышении критической температуры
двигателя.
Устройство и принцип
работы
ЦИТД-2-1
представляет собой реагирующее на температуру устройство, состоящее из
электронного блока, внешних соединительных проводов и чувствительных
элементов (далее – ЧЭ). В качестве ЧЭ, используются термопреобразователи
сопротивления ТПТ-3-6. Электронный блок предназначен для преобразования
сигнала, поступающего с ЧЭ, в сигнал измерительной информации, которая
высвечивается на цифровом табло прибора.

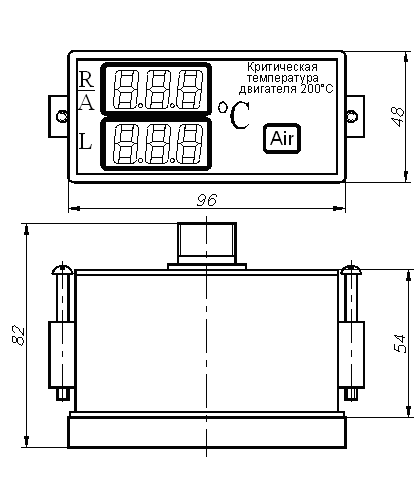

Габаритные размеры прибора:
| Рис.1 |
 |
Основные технические характеристики
| Обозначение |
ЦИТД-2-1 |
| Диапазон измеряемых температур, °C
|
- 50…199 |
| Основная температурная
погрешность, °C |
0.5 |
| Температурная погрешность
срабатывания, не более, °C |
±1.5 |
| Диапазон температур эксплуатации,
°C |
- 40 ... + 30
|
| Количество измерительных каналов
|
3 |
| Напряжение питания, В |
~12 |
| Максимальная потребляемая
мощность, Вт |
2,5 |
| Тип датчика термометр
платиновый технический |
ТПТ-3-6 |
| Показатель тепловой инерции
датчика, не более ,C |
4 |
| Атмосферное давление при
эксплуатации, кПа |
0.86 ... 106.7
|
| Материал защитной арматуры
датчиков |
12Х18Н10Т |
| Категория пылевлагозащищённости
|
IP 40 |
| Устойчивость к механическим
воздействиям по ГОСТ 12997 |
L 1 |
| Содержание драгоценных металлов, в
граммах - платина |
0.004 |
| Содержание драгоценных металлов, в
граммах - серебро |
0.0046 |
* Данный прибор разработан
для снегоходов отечественных производителей «ТАЙГА
и РЫСЬ».
Гарантии производителя:
Гарантийный срок -12 месяцев со дня ввода в эксплуатацию.
Срок службы прибора при соблюдении условий
эксплуатации - 5 лет.
Примечание: Возможна
модернизация прибора по желанию заказчика.
Примечание:
В связи с усовершенствованием прибора
дизайн и технические характеристики могут меняться без дополнительного
уведомления покупателя.
|
