ТХАК-50, ТХКК-50 Преобразователи температуры термоэлектрические кабельные / Приборы для измерения температуры / Каталог продукции

Преобразователи температуры термоэлектрические кабельные типа ТХАК-50, ТХКК-50

ТХАК-50.1 (ТХКК-50.1) …ТХАК-50.8, ТХКК-50.8      ТУ 4211-532-17113168-02

ТХАК-50.6, ТХКК-50.6                                                   ТУ 4211-533-17113168-02

Госреестр № 23914-02

Предназначены для измерения температуры:

ТХАК-50,    ТХКК-50 – жидких, газообразных и сыпучих сред, а также поверхностей;

ТХАК-50.6, ТХКК-50.6 (взрывозащищенные) - азотоводородной смеси и газов после сгорания природного газа, газообразного и жидкого аммиака, природного газа, конвертируемого газа.

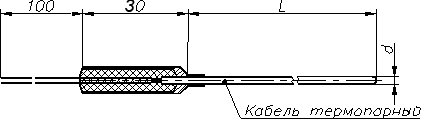

ТХАК, ТХКК-50.1



Преобразователи температуры термоэлектрические кабельные типа ТХАК-50, ТХКК-50

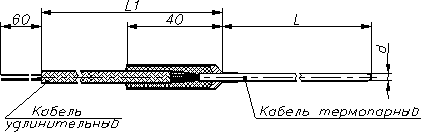

ТХАК, ТХКК-50.2


Тип и вид исполнения Диаметр d, мм Кол-во рабочих спаев Длина монтажной части L, мм
200… 300… 1000… 3000… 4000… 10000… 20000…
ТХАК-50.1

ТХКК-50.1


 		 2 1 + + + + + + +
3 1 + + + + + + +
4 1 - + + + + + +
5 1 - + + + + - -
4,6 2 - + + + + + -
ТХАК-50.2

ТХКК-50.2


 		 2 1 + + + + + + +
3 1 + + + + + + +
4 1 - + + + + + +
5 1 - + + + + - -
4,6 2 - + + + + + -

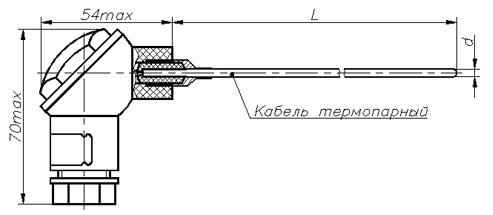

ТХАК, ТХКК-50.3

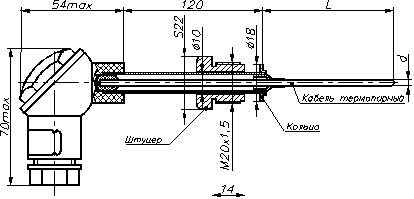

 ТХАК, ТХКК-50.4

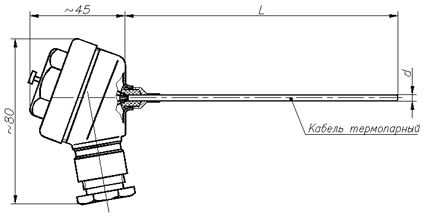

  ТХАК, ТХКК-50.5




Тип и вид

исполнения

Диаметр

d, мм

Кол-во

рабочих

спаев

Длина монтажной части L, мм
80 100 120 200 300… 1000… … 5000 … 10000
ТХАК-50.3

ТХКК-50.3


 		 2 1 - - - + + +
 		 +
 		 +
3 1 - - - + + +
 		 +
 		 +
4 1 - - - - + +
 		 +
 		 +
5 1 - - - - + +
 		 +
 		 +
6 1 - - - - + +
 		 +
 		 +
4,6 2 - - - - + +
 		 +
 		 +
ТХАК-50.4

ТХКК-50.4


 		 2 1 + + + + + +
 		 +
 		 +
3 1 + + + + + +
 		 +
 		 +
4 1 + + + + + +
 		 +
 		 +
5 1 + + + + + +
 		 +
 		 +
6 1 - + + + + +
 		 +
 		 +
4,6 2 + + + + + +
 		 +
 		 +
ТХАК-50.5

ТХКК-50.5


 		 2 1 - - - + + +
 		 +
 		 +
3 1 - - - + + +
 		 +
 		 +
4 1 - - - - + +
 		 +
 		 +
5 1 - - - - + +
 		 +
 		 -
6 1 - - - - + +
 		 +
 		 -
4,6 2 - - - - + +
 		 +
 		 -

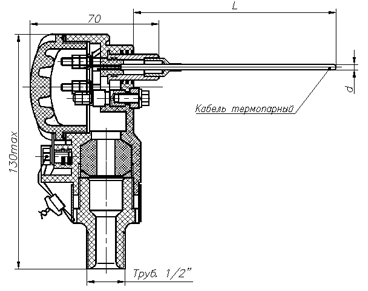

ТХАК, ТХКК-50.6-1 (взрывозащищенные)

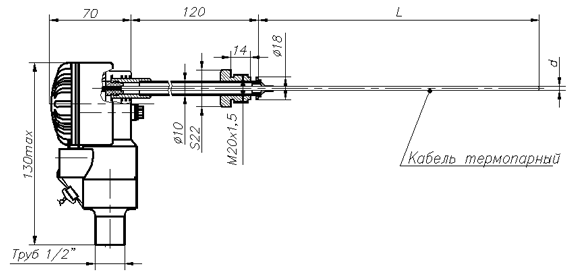

  ТХАК, ТХКК-50.6-2

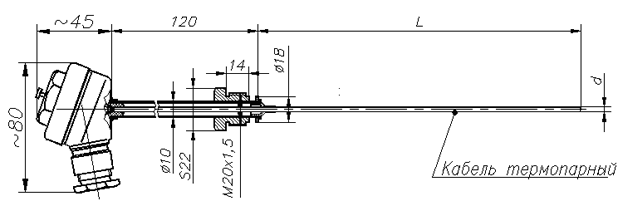

 ТХАК, ТХКК-50.7




Тип и вид

исполнения

Диаметр

d, мм

Кол-во

рабочих

спаев

Длина монтажной части L, мм
80 100 120 200 300… 1000 … 5000 … 10000
ТХАК-50.6-1

ТХКК-50.6-1


 		 2 1 - - - + + +
 		 +
 		 +
3 1 - - - + + +
 		 +
 		 +
4 1 - - - - + +
 		 +
 		 +
5 1 - - - - + +
 		 +
 		 +
6 1 - - - - + +
 		 +
 		 +
4,6 2 - - - - + +
 		 +
 		 +
ТХАК-50.6-2

ТХКК-50.6-2


 		 2 1 + + + + + +
 		 +
 		 +
3 1 + + + + + +
 		 +
 		 +
4 1 + + + + + +
 		 +
 		 +
5 1 + + + + + +
 		 +
 		 +
6 1 - + + + + +
 		 +
 		 +
4,6 2 + + + + + +
 		 +
 		 +
ТХАК-50.7

ТХКК-50.7


 		 2 1 + + + + + +
 		 +
 		 +
3 1 + + + + + +
 		 +
 		 +
4 1 + + + + + +
 		 +
 		 +
5 1 + + + + + +
 		 +
 		 +
6 1 - + + + + +
 		 +
 		 +
4,6 2 + + + + + +
 		 +
 		 +

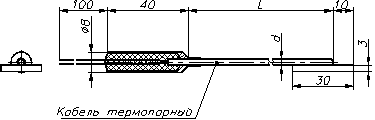

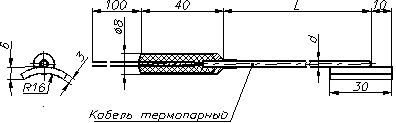

 ТХАК, ТХКК-50.8-1 (поверхностные)



ТХАК, ТХКК-50.8-2



Тип и вид исполнения Диаметр d, мм Кол-во рабочих спаев Длина монтажной части L, мм
5000 10 000 15 000 20 000
ТХАК-50.8-1

ТХКК-50.8-1

ТХАК-50.8-2

ТХКК-50.8-2

2 1 + + + +
3 1 + + + +
4 1 + + + +



Диаметр кабельного термопреобразователя 1,0 1,5 2,0 3,0 4,0 4,6 5,0 6,0
Масса 1 метра термопреобразователя, гр 5,2 11 24 38,0 74,0 83,0 110,0 163

Технические характеристики термопреобразователей:

  • диапазон измеряемых температур, °С
     в оболочке из сплава ХН78Т:

     от -50 до 850         (d = 1.0; 1.5)

     от -50 до 900         (d = 3.0; 4.0)

     от -50 до 1000       (d = 4.6; 5.0; 6.0)

в оболочке из стали 12Х18Н10Т:

от -50 до 700         (d = 1.0; 1.5)

от -50 до 800         (d = 3.0; 4.0; 4.6; 5.0; 6.0)

от -50 до 600         - для всех типов ТХКК

  • рабочий спай – 2 (для термоэлектрического кабеля d = 4.6) или 1 (для всех остальных диаметров кабеля); изолированный или неизолированный
  • показатель тепловой инерции, с
Диаметр кабельного термопреобразователя, мм Показатель тепловой инерции, сек
Для термопреобразователей с изолированным рабочим спаем Для термопреобразователей с неизолированным рабочим спаем
0,5

1,0

1,5

2,0

3,0

4,0

4,6

5,0

6,0

 0,3

0,5

1,5

2,0

2,5

4,0

5,0

6,0

8,0

 0,2

0,3

1,0

1,5

2,0

3,0

3,5

5,0

6,0

  • условное давление, МПа в зависимости от вида исполнения

      0,1           - без штуцера

      6,3           - со штуцером

  • класс допуска 1 или 2      - для ХА(К)

                                          2       - для ХК(L)

  • виброустойчивые и вибропрочные по группе №3 ГОСТ 12997-84
  • степень защищенности от пыли и влаги IP65 по ГОСТ 14254-80
  • климатическое исполнение

      По условиям эксплуатации термопреобразователи соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69

  • материал

      защитной арматуры: сталь             12Х18Н10Т

                                  или сплав             ХН78Т

      головки:           прессматериал - АГ-4В,

                               сплав алюминия ,

                               сталь                      12Х18Н10Т

  • удлинительный (компенсационный) кабель (провод):

      СФКЭ – (ХА, ХК) 2х0,5 мм2 – провод термоэлектродный теплостойкий со стеклофторопластовой изоляцией в экране.

      Провода могут работать при нагреве до 250 ?С.

      КМСТ – (ХА, ХК) 2х0,2 мм2 – кабель в силиконовой изоляции термопарный. Работает до 200 ?С.

      Примечание:

      1) Термопреобразователи ТХАК-50.6, ТХКК-50.6 имеют вид взрывозащиты «взрывонепроницаемая оболочка d» по ГОСТ 227826 и маркировку 1ExdIICT6X

      2) ТХАК(ТХКК)-50.8 – предназначены для измерения температуры поверхности труб, емкостей и т. д.

      3) По согласованию с заказчиком длины термоэлектрического кабеля и удлинительного провода могут быть изменены.

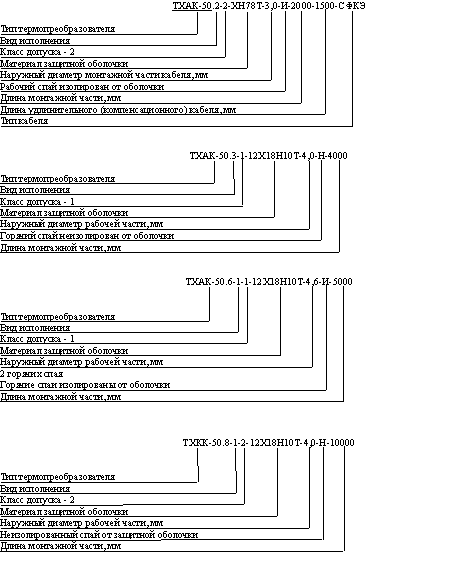

Примеры записи при заказе:
