Преобразователи температуры термоэлектрические типа ТХА-15

ТУ 4211-531-17113168-01                       Госреестр № 21602-01

Предназначены для измерения температуры газообразных, жидких, сыпучих и твердых, химически неагрессивных сред, а также агрессивных сред, не разрушающих защитную арматуру.

ТХА-15-11, ТХА-15-12



Преобразователи температуры термоэлектрические типа ТХА-15

ТХА-15-21, ТХА-15-22









Тип и вид исполнения



ТХА-15-11,

ТХА-15-12



Длина

Монтажной

части L, мм

120 160 200 250 320 400 500 630 800 1000 1250 1600 2000
Масса, кг 0,305 0,325 0,350 0,370 0,400 0,430 0,460 0,510 0,580 0,650 0,760 0,890 1,080
ТХА-15-21, ТХА-15-22



Длина

монтажной

части L, мм

        320 400 500 630 800 1000 1250 1600 2000
Масса, кг         0,340 0,360 0,390 0,420 0,500 0,560 0,670 0,820 0,930

Технические характеристики термопреобразователей:

  • диапазон измеряемых температур, °С

      от -50 до 800         - для ТХА-15-11, ТХА-15-21

      от -50 до 1000       - для ТХА-15-12, ТХА-15-22

  • термоэлектроды

      хромель-алюмель – ХА(К)

  • рабочий спай – 1 или 2

      изолированный

  • показатель тепловой инерции, с

      40

  • класс допуска – 1 или 2
  • условное давление, МПа

      0,4           - для ТХА-15-21, ТХА-15-22

      6,3           - для ТХА-15-11, ТХА-15-12

  • виброустойчивые и вибропрочные по группе №3 ГОСТ 12997-84
  • степень защищенности от пыли и влаги

      IP65 по ГОСТ 14254-80

  • климатическое исполнение

      По условиям эксплуатации термопреобразователи соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69

  • материал

      защитной арматуры: сталь             12Х18Н10Т

                               или сталь              10Х23Н18

                                               или сталь              15Х25Т

      * последний индекс в обозначении вида исполнения термопреобразователя означает:

        1              - сталь 12Х18Н10Т

        2              - сталь 15Х25Т, 10Х23Н18

      головки: сплав алюминия               АК-12 (АЛ-2)

      Примечание:

      1) по согласованию с заказчиком монтажная длина термопреобразователя может быть изменена

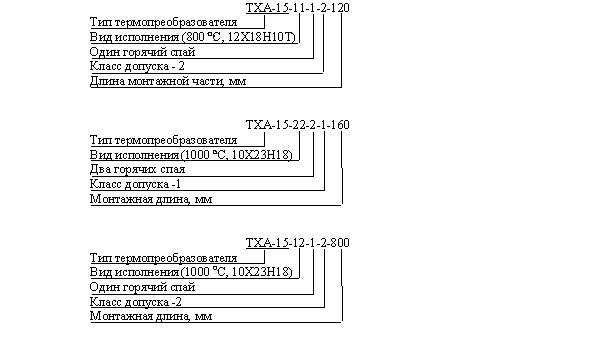

Примеры записи при заказе:
