Преобразователи температуры термоэлектрические типа ТХА-13

ТУ 4211-530-17113168-98                        Госреестр №17465-98

Предназначены для измерения температуры газообразных, жидких, сыпучих и твердых, химически неагрессивных сред, а также агрессивных, не разрушающих защитную арматуру.


Технические характеристики термопреобразователей:

• диапазон измеряемых температур, °С

      от -50 до 800

• термоэлектроды

      хромель-алюмель – ХА(К)

• рабочий спай – 1

      изолированный или неизолированный

• показатель тепловой инерции, с

      8              горячий спай неизолированный от корпуса

      20           горячий спай изолированный от корпуса

• класс допуска – 1 или 2
• условное давление, МПа

      6,3

• виброустойчивые и вибропрочные по группе №3 ГОСТ 12997-84
• степень защищенности от пыли и влаги по ГОСТ 14254

      IP65 – с удлинительным кабелем КТМСТ;

      IP40 – с удлинительным кабелем СФКЭ и кабелем в минеральной оплетке

• климатическое исполнение

      По условиям эксплуатации термопреобразователи соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69

• материал

      защитной арматуры:        сталь      12Х18Н10Т

      термоэлектроды:

      номинальная статическая характеристика (НСХ)

      ХА(К), диаметр 0,7; 1,2 мм

• удлинительные кабели (провода):

      - СФКЭ-ХА – 2х0,5 мм2 – провод многожильный термоэлектродный со стеклофторопластовой изоляцией, экранированный. Допускает работу до 250 °С

      - КМСТ-ХА – 2х0,2 мм2 – кабель многожильный в силиконовой изоляции термопарный. Допускает работу до 200 °С

      - кабель в оплетке из кремнеземной нити высокотемпературный

      Примечание:

      1) по согласованию с заказчиком длина рабочей части термопреобразователя и удлинительного кабеля (провода) может быть изменена.

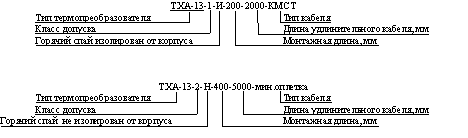

Примеры записи при заказе:
