ТХА-12, ТХК-12 Преобразователи температуры термоэлектрические / Приборы для измерения температуры / Каталог продукции

Преобразователи температуры термоэлектрические типа ТХА-12, ТХК-12

ТУ 4211-530-17113168-98                                      Госреестр №17465-98

Предназначены для измерения температуры газообразных, жидких, сыпучих и твердых, химически неагрессивных сред, а также агрессивных сред, не разрушающих защитную арматуру.

Конструкция разборная.

Преобразователи температуры термоэлектрические типа ТХА-12, ТХК-12


Тип и вид исполнения

ТХА-12-1, ТХК-12-1

Монтажная длина L, мм

Изолированный рабочий спай 160

200

250

320

400

500

630

800

1000

Неизолированный рабочий спай 160

200

250

320

400

500

630

800

1000

Масса, кг 0,325 0,350 0,370 0,400 0,430 0,460 0,510 0,580 0,650
ТХА-12-2, ТХК-12-2

Монтажная длина L, мм

Изолированный рабочий спай -

-

-

320

400

500

630

800

1000

Неизолированный рабочий спай -

200

250

320

400

500

630

800

1000

Масса, кг

0,290 0,310 0,340 0,360 0,410 0,460 0,500 0,570

Технические характеристики термопреобразователей:

  • диапазон измеряемых температур, °С

      от -50 до 800         для ТХА

      от -50 до 600         для ТХК

  • термоэлектроды

      хромель-алюмель – ХА(К)

      хромель-копель – ХК(L)

  • горячий спай – 1

      Н - неизолированный от корпуса

      И - изолированный от корпуса

  • показатель тепловой инерции, с

      20           для горячего спая неизолированного от корпуса

      40           для горячего спая изолированного от корпуса

  • класс допуска 1 или 2      - для ХА(К)

                                          2      - для ХК(L)

  • cтепень защищенности от пыли и влаги IP65 по ГОСТ 14254
  • виброустойчивые и вибропрочные по группе №3 ГОСТ 12997-84
  • климатическое исполнение

      По условиям эксплуатации термопреобразователи соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69

  • условное давление, МПа

      0,4           для ТХА-12-1, ТХК-12-1

      6,3           для ТХА-12-2, ТХК-12-2

  • материал

      защитной арматуры:        сталь      12Х18Н10Т

      головки: сплав алюминиевый        АК-12 (АЛ-2)

      Примечание: Термометрическая вставка может быть выполнена из термопарного кабеля КТМС

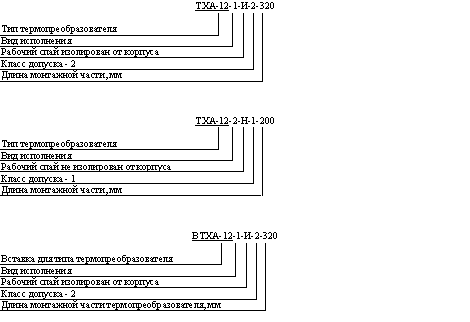

Примеры записи при заказе:




Заказать ТХА-12, ТХК-12 Преобразователи температуры термоэлектрические
