Преобразователи температуры термоэлектрические типа ТХА-11, ТХК-11
ТУ 4211-530-17113168-98
Госреестр №17465-98
Предназначены для измерения температуры жидких и
газообразных сред.
Термопреобразователи имеют разборную конструкцию,
состоящую из защитной арматуры и термометрической вставки (Рис.3).
|
Тип и вид исполнения |
|
ТХА-11-11, ТХК-11-11 |
ТХА-11-21, ТХК-11-21 |
|
Монтажная длина L, мм |
Масса, кг |
Монтажная длина L, мм |
Масса, кг |
|
12 |
0,310 |
120 |
0,660 |
|
160 |
0,350 |
160 |
0,700 |
|
200 |
0,400 |
200 |
0,750 |
|
250 |
0,450 |
250 |
0,800 |
|
320 |
0,520 |
320 |
0,880 |
|
400 |
0,590 |
400 |
0,970 |
|
500 |
0,700 |
500 |
1,070 |
|
630 |
0,840 |
630 |
1,220 |
|
800 |
1,030 |
800 |
1,400 |
|
1000 |
1,250 |
1000 |
1,620 |
|
1250 |
1,520 |
1250 |
1,900 |
|
1600 |
1,910 |
1600 |
2,280 |
|
2000 |
2,310 |
2000 |
2,730 |
|
2500 |
2,640 |
2500 |
3,270 |
|
3150 |
3,300 |
3150 |
4,000 |
Технические характеристики
термопреобразователей:
- диапазон измеряемых температур,
°С
от -50 до 800 для ТХА
от -50 до 600 для ТХК
хромель-алюмель – ХА(К)
хромель-копель – ХК(L)
- класс допуска 1 или 2
- для ХА(К)
2 - для ХК(L)
изолированный или неизолированный от защитной
оболочки
- показатель тепловой инерции, с
80 для ТХА, ТХК-11-11 (рис.1) -
изолированный спай
80 для ТХА, ТХК-11-21 (рис.2) -
изолированный спай
50 для ТХА, ТХК-11-11 (рис.1) -
неизолированный спай
50 для ТХА, ТХК-11-21 (рис.2) -
неизолированный спай
0,25 для Рис.1
4,0 для Рис.2
- виброустойчивые и вибропрочные по
группе №3 ГОСТ 12997-84
- степень защищенности от пыли и
влаги IP65 по ГОСТ 14254
- климатическое исполнение
По условиям эксплуатации термопреобразователи
соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69
защитной арматуры: сталь 12Х18Н10Т
головки: сплав алюминиевый АК-12 (АЛ-2)
Примечание:
1) в качестве термометрической вставки может быть
использован кабель КТМС.
2) По согласованию с заказчиком термометрическая
вставка может быть изготовлена с двумя рабочими спаями

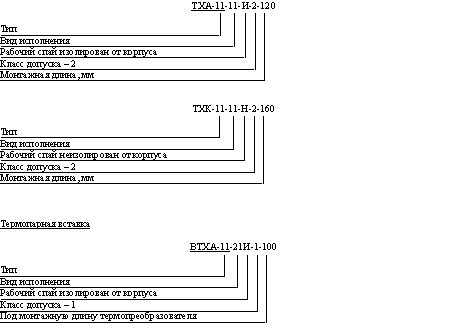

Примеры записи при заказе:

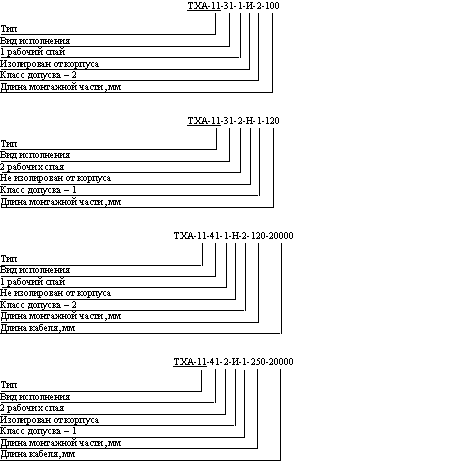

Преобразователи температуры термоэлектрические типа ТХА-11-31, ТХА-11-41
ТУ 4211-530-17113168-98
Госреестр №17465-98
Предназначены для измерения в условиях «теплого ящика»
температуры перегретого пара или газа
до 800 °С в потоке со скоростью до 60 м/с.
Конструкция разборная, состоящая из защитной арматуры и

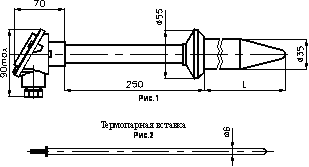

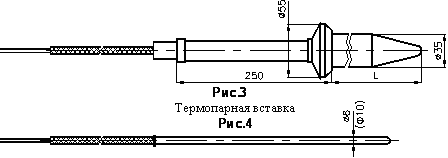

термометрической вставки (Рис.2 и 4).
|
ТХА-11-31 |
 |
|
ТХА-11-41
|
 |
|
Тип и вид исполнения |
ТХА-11-31 |
Монтажная длина L, мм |
80 |
100 |
120 |
160 |
200 |
250 |
320 |
400 |
|
Масса, кг |
0,900 |
1,050 |
1,250 |
1,500 |
1,700 |
1,920 |
2,300 |
2,450 |
|
ТХА-11-41 |
Монтажная длина L, мм |
80 |
100 |
120 |
160 |
200 |
250 |
320 |
400 |
|
с кабелем 20000 мм
|
Масса, кг |
1,400 |
1,570 |
1,780 |
1,960 |
2,140 |
2,340 |
2,650 |
2,830 |
Технические характеристики
термопреобразователей:
- диапазон измеряемых температур,
°С
от -50 до 800
хромель-алюмель – ХА(К)
- класс допуска 1 или 2
- рабочий спай – 1 или 2
для 1-го спая вставка ?6 мм.
для 2-х спаев вставка ?10 мм.
изолированный или неизолированный
- показатель тепловой инерции, с
90 для изолированного спая
40 для неизолированного спая
50
- виброустойчивые и вибропрочные по
группе №3 ГОСТ 12997-84
- степень защищенности от пыли и влаги
IP65 по ГОСТ 14254 (для ТХА-11-31)
IP40 по ГОСТ 14254 (для ТХА-11-41)
По условиям эксплуатации термопреобразователи
соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69
защитной арматуры: сталь 12Х18Н10Т
головки: сплав алюминиевый АК-12 (АЛ-2)
термоэлектроды кабеля изолированы оплеткой из
кремнеземной нити высокотемпературной
К-11.С6-170-БА
Примечание:
1) Длина кабеля в термопаре ТХА-11-41 может быть
изменена по согласованию с заказчиком
2) По согласованию с заказчиком термометрическая
вставка или термометрическая вставка с кабелем могут быть изготовлены из
термопарного кабеля типа КТМС-ХА.

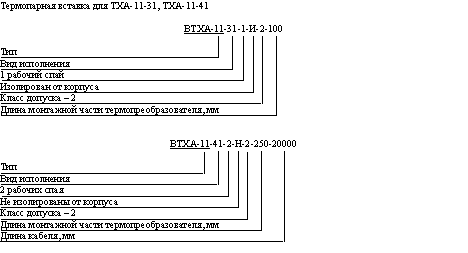

Примеры записи при заказе:
|
