Преобразователи температуры термоэлектрические типа ТХА-9, ТХК-9, ТХА-9Р, ТХК-9Р
ТУ 4211-500-17113168-96
Госреестр №15421-96
Предназначены для измерения температуры выхлопных газов, а
также воды, паров и газа.
ТХА,ТХК-9Р допущены к эксплуатации на судах с
неограниченным районом плавания (удовлетворяют требованиям Российского Морского
Регистра Судоходства).
|
ТХА-9-1, ТХК-9-1, ТХА-9-1Р, ТХК-9-1Р
|
ТХА-9-2, ТХК-9-2, ТХА-9-2Р, ТХК-9-2Р
|
|
Тип и вид исполнения |
ТХА-9-1, ТХК-9-1
ТХА-9-1Р, ТХК-9-1Р |
Монтажная длина L, мм |
80 |
100 |
120 |
160 |
200 |
250 |
320 |
400 |
|
Масса, кг |
0,270 |
0,280 |
0,290 |
0,300 |
0,320 |
0,340 |
0,360 |
0,400 |
|
ТХА-9-2, ТХК-9-2
ТХА-9-2Р, ТХК-9-2Р |
Монтажная длина L, мм |
80 |
100 |
120 |
160 |
200 |
250 |
320 |
400 |
|
Масса, кг |
0,270 |
0,280 |
0,290 |
0,300 |
0,320 |
0,340 |
0,360 |
0,400 |
Технические характеристики
термопреобразователей:
- диапазон измеряемых температур,
°С
от -50 до 800 для ТХА-9
от -50 до 600 для ТХК-9
хромель-алюмель – ХА(К)
хромель-копель – ХК(L)
- класс допуска 1 или 2
- для ХА(К)
2 - для ХК(L)
изолирован от защитного корпуса
- показатель тепловой инерции, с
40
6,3
- виброустойчивые и вибропрочные по
группе №3 ГОСТ 12997-84
- степень защищенности от пыли и
влаги IP65 по ГОСТ 14254
- климатическое исполнение
По условиям эксплуатации термопреобразователи
соответствуют условиям УЗ, ТВ, категории 3 ГОСТ 15150-69
защитной арматуры: сталь 12Х18Н10Т
головки: прессматериал АГ-4В

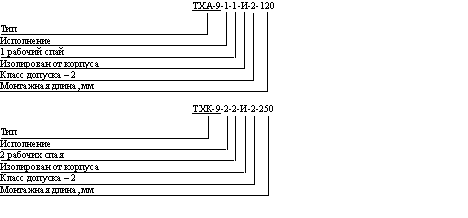

Примеры записи при заказе:
|
