Преобразователи температуры термоэлектрические типа ТХА-8, ТХК-8

ТУ 4211-500-17113168-96                                  Госреестр №15421-96

ТХА,ТХК-8-1 предназначен для измерения температуры поверхности валков диаметром 100 мм и более, вращающихся с линейной скоростью до 20 м/сек.

ТХК-8-2 предназначен для измерения температуры поверхности твердых тел в промышленных условиях.

ТХА-8-3, ТХА-8-3к -  для измерения температуры поверхности твердых тел контактным способом.

ТХА-8-3 используется в составе вторичной аппаратуры, имеющей устройства для компенсации температуры холодных спаев.

ТХА-8-3к оборудован встроенным медным резистором для учета температуры холодных спаев и предназначен для работы с переносными компактными вторичными измерительными приборами.

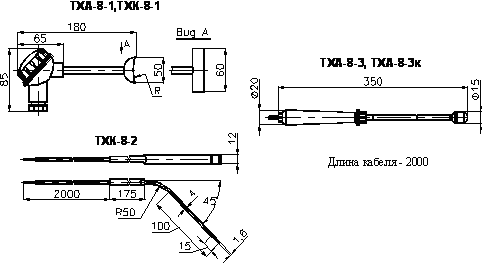

Преобразователи температуры термоэлектрические типа ТХА-8, ТХК-8


Тип и вид исполнения Масса, кг
ТХА(ТХК)-8-1 0,300
ТХК-8-2 0,150
ТХА-8-3 (3к) 0,150

Технические характеристики термопреобразователей:

  • диапазон измеряемых температур, °С

      от -50 до 350         для ТХК-8-1

      от -50 до 400         для ТХК-8-2

      от -50 до 600         для ТХА-8-3 (3к)

  • термоэлектроды

      хромель-алюмель – ХА(К)

      хромель-копель – ХК(L)

  • класс допуска 1 или 2      - для ХА(К)

                                           2      - для ХК(L)

  • рабочий спай - 1

      неизолирован от корпуса

  • показатель тепловой инерции, с

      6              для ТХК-8-1

      10            для ТХК-8-2

      5              для ТХА-8-3 (3к)

  • виброустойчивые и вибропрочные по группе №3 ГОСТ 12997-84
  • степень защиты от пыли и влаги

      IP00 по ГОСТ 14254

  • климатическое исполнение

      По условиям эксплуатации термопреобразователи соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69

  • материал

      защитной арматуры:        сталь      12Х18Н10Т

      головки:                прессматериал   АГ-4В (ТХА-8-1, ТХК-8-1)

  • удлинительные кабели (провода): для ТХК-8-2, ТХА-8-3 - удлинительный кабель СФКЭ-ХА(ХК), 2х0,5 мм2 (термопарный теплостойкий со стеклофторопластовой изоляцией экранированный);

      для ТХА-8-3к - шнур ШТЛ, 4х0,12 мм2

      Примечание: по согласованию с заказчиком длина удлинительного кабеля может быть изменена.

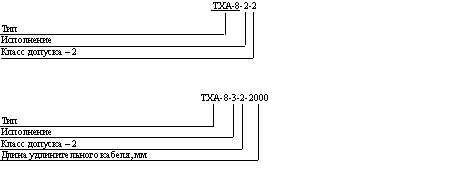

Примеры записи при заказе:
