Преобразователи температуры термоэлектрические типа ТХА-6, ТХК-6
ТУ 4211-560-17113168-01
Госреестр №21602-01
Предназначены для измерения температуры жидких,
газообразных, твердых и сыпучих сред.
Применяются во взрывоопасных зонах согласно классификации
главы 7.3 ПУЭ, в которых возможно образование взрывоопасных смесей газов, паров
горючих жидкостей с воздухом категории IIe, IIB и IIC групп Т1-Т6 по ГОСТ
12.1.011, а также опасных по взрыву пылевых сред, имеющих температуру тления не
ниже 135 °С (для тлеющих) или температуру самовоспламенения не ниже 135 °С (для
нетлеющих пылей).
|

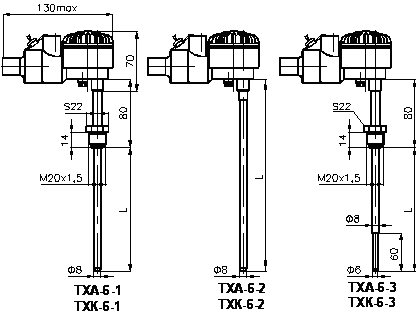

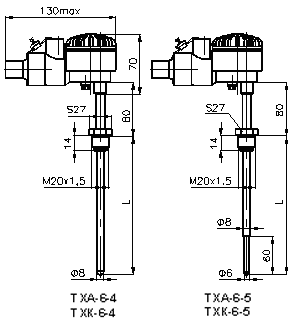

Тип и вид исполнения |
|
ТХА-6-1, ТХК-6-1 |
ТХА-6-2, ТХК-6-2 |
ТХА-6-3, ТХК-6-3 |
ТХА-6-4, ТХК-6-4 |
ТХА-6-5, ТХК-6-5 |
|
Монтажная длина L, мм |
Масса, кг |
Монтажная длина L, мм |
Масса, кг |
Монтажная длина L, мм |
Масса, кг |
Монтажная длина L, мм |
Масса, кг |
Монтажная длина L, мм |
Масса, кг |
|
160 |
0,430 |
200 |
0,440 |
120 |
0,420 |
160 |
0,430 |
120 |
0,420 |
|
200 |
0,440 |
250 |
0,460 |
160 |
0,430 |
200 |
0,440 |
160 |
0,430 |
|
250 |
0,460 |
320 |
0,480 |
200 |
0,440 |
250 |
0,460 |
200 |
0,440 |
|
320 |
0,480 |
400 |
0,505 |
250 |
0,460 |
320 |
0,480 |
250 |
0,460 |
|
400 |
0,505 |
500 |
0,535 |
320 |
0,480 |
400 |
0,505 |
320 |
0,480 |
|
500 |
0,535 |
|
|
400 |
0,505 |
500 |
0,535 |
400 |
0,505 |
|
|
|
|
500 |
0,535 |
|
|
500 |
0,535 |
Технические характеристики
термопреобразователей:
- диапазон измеряемых температур,
°С
от -50 до 800 для ТХА-6
от -50 до 600 для ТХК-6
хромель-алюмель – ХА(К)
хромель-копель – ХК(L)
- класс допуска 1 или 2
- для ХА(К)
2 - для ХК(L)
изолированный или неизолированный от защитной
оболочки
- показатель тепловой инерции, с
20 - для ТХА(ТХК)-6-1, ТХА(ТХК)-6-2, ТХА(ТХК)-6-4
(изолированный рабочий спай);
10 - для ТХА(ТХК)-6-3, ТХА(ТХК)-6-5
(изолированный рабочий спай);
8 - для ТХА(ТХК)-6-1, ТХА(ТХК)-6-2, ТХА(ТХК)-6-4
(неизолированный рабочий спай);
6 - для ТХА(ТХК)-6-3, ТХА(ТХК)-6-5
(неизолированный рабочий спай)
до 6,3 - для ТХА(ТХК)-6-1, ТХА(ТХК)-6-3, ТХА (ТХК)-6-4,
ТХА(ТХК)-6-5
до 0,4 - для ТХА(ТХК)-6-2
- виброустойчивые и вибропрочные по
группе №3 ГОСТ 12997-84
- степень защищенности от пыли и
влаги
IP65 по ГОСТ 14254
По условиям эксплуатации термопреобразователи
соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69
защитной арматуры: сталь 12Х18Н10Т
головки: прессматериал АГ-4В
(«взрывонепроницаемая оболочка d» по ГОСТ 227826 и маркировка 1ExdIICT6X)

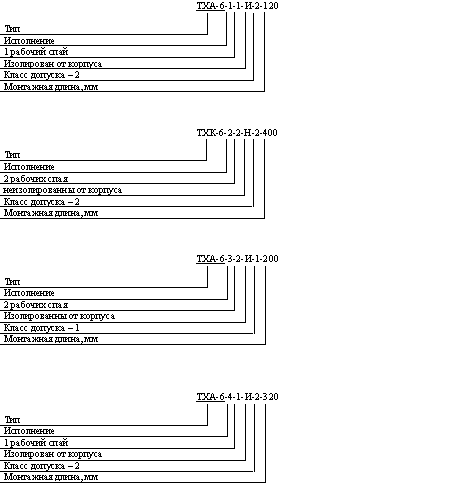

Примеры записи при заказе:
|
