Преобразователи температуры термоэлектрические типа ТХА-5, ТХА-5Р

ТУ 4211-500-17113168-96                                    Госреестр №15421-96

Предназначены для контроля температуры продуктов сгорания природного газа, а также на агрегатах компрессорных станций магистральных трубопроводов. ТХА-5Р допущены к эксплуатации на судах с неограниченным районом плавания (соответствуют требованиям Российского Морского Регистра судоходства).

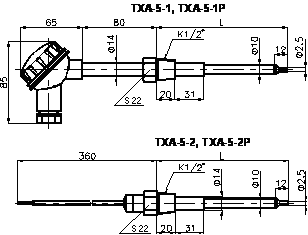

Преобразователи температуры термоэлектрические типа ТХА-5, ТХА-5Р

ТХА-5-3, ТХА-5-3Р







Тип и вид исполнения
ТХА-5-1, ТХА-5-1Р ТХА-5-2, ТХА-5-2Р ТХА-5-3, ТХА-5-3Р
Монтажная длина L, мм Масса, кг Монтажная длина L, мм Масса, кг Монтажная длина L, мм Масса, кг
280 0,340 280 0,340 280 0,340
320 0,340 320 0,340 320 0,340

Технические характеристики термопреобразователей:

  • диапазон измеряемых температур, °С

      от -50 до 600

  • термоэлектроды

      хромель-алюмель – ХА(К)

  • класс допуска 1 или 2
  • рабочий спай - 1

      изолированный или неизолированный

  • показатель тепловой инерции, с

      2,5           - изолированный рабочий спай

      2,0           - неизолированный рабочий спай

  • условное давление, МПа

      6,3

  • виброустойчивые и вибропрочные по группе №3 ГОСТ 12997-84
  • степень защищенности от пыли и влаги

      IP65 по ГОСТ 14254 (ТХА-5-1, ТХА-5-1Р, ТХА-5-3, ТХА-5-3Р),

      IP00 (ТХА-5-2, ТХА-5-2Р)

  • климатическое исполнение

      По условиям эксплуатации термопреобразователи соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69

  • материал

      защитной арматуры:        сталь      12Х18Н10Т

      головки:                сталь      12Х18Н10Т (ТХА-5-3, ТХА-5-3Р)

      прессматериал   АГ-4В (ТХА-5-1, ТХА-5-1Р)

  • удлинительный кабель:    СФКЭ-ХА (2х0,5 мм2)

      Примечание:

      1) по согласованию с заказчиком термопреобразователи могут быть изготовлены с кабелем КТМС,

          диаметром 2 мм, с оболочкой из стали 12Х18Н10Т.

      2) по согласованию с заказсиком длина удлинительного кабеля может быть изменена

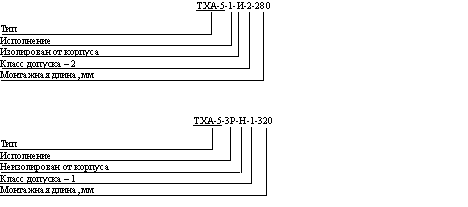

Примеры записи при заказе:
