Преобразователи температуры термоэлектрические типа ТХК-4
ТУ 4211-500-17113168-96
Госреестр №15421-96
Предназначены для измерения температуры при переработке
пластических масс и резиновых смесей, жидких, газообразных и твердых тел.
|
Тип и вид исполнения |
Монтажная длина L, мм |
10 |
32 |
60 |
100 |
120 |
160 |
200 |
250 |
320 |
|

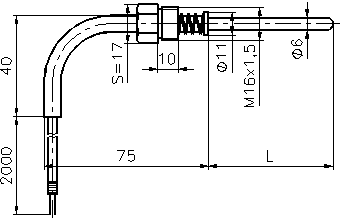

ТХК-4-1 ТХК-4-2 |
Масса, кг |
0,170 |
0,170 |
0,180 |
0,180 |
0,190 |
0,190 |
0,200 |
0,210 |
0,220 |
|
Тип и вид исполнения |
Монтажная длина L, мм |
16 |
20 |
25 |
32 |
40 |
|

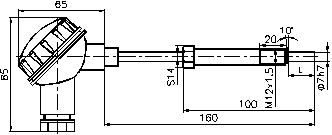

ТХК-4-3 |
Масса, кг |
0,165 |
0,165 |
0,170 |
0,175 |
0,180 |
Технические характеристики
термопреобразователей:
- диапазон измеряемых температур,
°С
от - 50 до 400 - для ТХК-4-1, ТХК-4-2
от - 50 до 600 - для ТХК-4-3
хромель-копель – ХК(L)
- класс допуска 1 или 2
- рабочий спай - 1
изолированный от защитной оболочки для
термопреобразователей ТХК-4-1, ТХК-4-2 (с монтажных длин 60 мм)
неизолированный от защитной оболочки
термопреобразователя ТХК-4-1, ТХК-4-2
изолированный или неизолированный от защитной
оболочки для ТХК-4-3
- показатель тепловой инерции, с
30 - для изолированного спая
5 - для неизолированного спая
0,25 - для ТХК-4-1, ТХК-4-2
2,5 - для ТХК-4-3
- виброустойчивые и вибропрочные по
группе №3 ГОСТ 12997-84
- степень защиты от пыли и влаги по
ГОСТ 14254-80
IP40 для ТХА-4-1, ТХК-4-2
IP65 для ТХК-4-3
По условиям эксплуатации термопреобразователи
соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69
защитной арматуры: сталь 12Х18Н10Т
головки: для ТХК-4-3 - прессматериал АГ-4В
- удлинительный кабель – СФКЭ-ХК х2х0,5 мм2, t раб. до
250 °С.

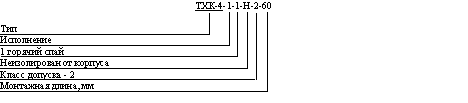

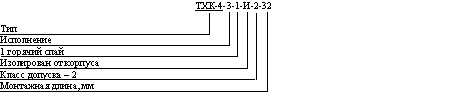

Примеры записи при заказе:
|
