Преобразователи температуры термоэлектрические типа ТХА-3, ТХК-3
ТУ 4211-500-17113168-96
Госреестр №15421-96
Предназначены для измерения температуры газообразных,
химически неагрессивных сред, вступающих во взаимодействие с материалом.
Тип и исполнение
|
Ф термоэлектродов
|
Длина L, мм
|
Масса, кг
|
Тип и исполнение
|
Ф термоэлектродов
|
Длина L, мм
|
Масса, кг
|
Тип и исполнение
|
Ф термоэлектродов
|
Длина L, мм
|
Масса, кг
|
ТХА-3-1, ТХК-3-1
|
d=1,2
|
1000 1250
1600
2000
2500
3150
3550
4000
4500
5000
5600
6300
7100
8000
9000
10000
11200
12500
14000
16000
18000
20000
|
0,110 0,135
0,170
0,220
0,270
0,340
0,375
0,440
0,490
0,535
0,590
0,640
0,770
0,850
0,950
1,070
1,200
1,340
1,470
1,700
1,920
2,140
|
ТХА-3-2, ТХК-3-2
|
d=1,2
|
1000 1250
1600
2000
2500
3150
3550
4000
4500
5000
5600
6300
7100
8000
9000
10000
11200
12500
14000
16000
18000
20000
|
0,070 0,070
0,070
0,100
0,120
0,160
0,180
0,200
0,210
0,220
0,235
0,270
0,290
0,330
0,370
0,420
0,470
0,520
0,580
0,660
0,740
0,820
|
ТХА-3-2, ТХК-3-2
|
d=0,7
|
1000 1250
1600
2000
2500
3150
3550
4000
4500
5000
5600
6300
7100
8000
9000
10000
11200
12500
14000
16000
18000
20000
|
0,025 0,025
0,025
0,033
0,040
0,053
0,060
0,067
0,070
0,073
0,078
0,090
0,097
0,110
0,125
0,140
0,157
0,173
0,193
0,220
0,247
0,273
|
Технические характеристики
термопреобразователей:
- диапазон измеряемых температур,
°С
от -50 до 1000 - для ТХА
от -50 до 800 - для ТХК
хромель-алюмель – ХА(К)
хромель-копель – ХК(L)
- класс допуска 1 или 2
- для ХА(К)
2 - для ХК(L)
неизолированный
- показатель тепловой инерции, с
5 - для термопреобразователей с
диаметром термоэлектродов 1,2 мм
3 - для термопреобразователей с
диаметром термоэлектродов 0,7 мм
- виброустойчивые и вибропрочные по
группе №3 ГОСТ 12997-84
- степень защищенности от пыли и
влаги IP00
- климатическое исполнение
По условиям эксплуатации термопреобразователи
соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69

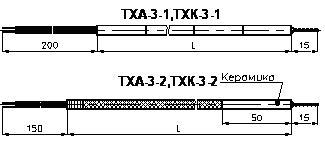

в ТХА-3-1, ТХК-3-1 термоэлектроды
Ф 0,7?1,2 проходят через 2-х канальную керамику из
МКР
в ТХА-3-2, ТХК-3-2 термоэлектроды
Ф 0,7?1,2 изолируются тканевой оплеткой из
кремнеземной нити
высокотемпературной К-11.С6-170-БА
Примечание: По
согласованию с заказчиком длина термопреобразователя может быть изменена.
Примеры записи при заказе:
|
