Преобразователи температуры термоэлектрические типа ТХА-2, ТХК-2

ТУ 4211-530-17113168-98                                  Госреестр №17465-98

Предназначены для измерения температуры газообразных и жидких, химически неагрессивных сред.


Преобразователи температуры термоэлектрические типа ТХА-2, ТХК-2




Тип термопреобразователя и вид исполнения
ТХА-2-11

ТХК-2-11

ТХА-2-12 ТХА-2-21

ТХК-2-21

Монтажная длина L, мм Масса, кг Монтажная длина L, мм Масса, кг Монтажная длина L, мм Масса, кг
200 0,780 200 0,780 500 0,930
320 1,050 320 1,050 800 1,150
400 1,200 400 1,200 1000 1,380
800 1,750 800 1,750 1250 1,750
1250 2,150 1250 2,150 1600 2,200
1600 2,600 1600 2,600 2000 3,000
2000 3,200 2000 3,200 2500 3,450








3150 4,300
Тип термопреобразователя и вид исполнения
ТХА-2-22 ТХА-2-31

 ТХК-2-31

ТХА-2-32
Монтажная длина L, мм Масса, кг L, мм l, мм Масса, кг L, мм l, мм Масса, кг
500 0,930 500 400 1,260 500 400 1,260
800 1,150 1000 800 2,600 1000 800 2,600
1000 1,380 1600 1250 3,870 1600 1250 3,870
1250 1,750











1600 2,200











2000 3,000











2500 3,450











3150 4,300












Технические характеристики термопреобразователей:

  • диапазон измеряемых температур, °С

      с защитной арматурой из стали 12Х18Н10Т

      от -50 до 800         - для ТХА

      от -50 до 600         - для ТХК

      с защитной арматурой из стали 15Х25Т

      от -50 до 1000       - для ТХА

      * Последний индекс в обозначении типа термопреобразователя (например: ТХА-2-21) означает:

      1 – сталь 12Х18Н10Т

      2 – сталь 15Х25Т

  • рабочий спай – 1

      изолирован от корпуса

  • класс допуска 1 или 2      - для ХА(К)

                                           2      - для ХК(L)

  • термоэлектроды

      хромель-алюмель – ХА(К)

      хромель-копель – ХК(L)

  • показатель тепловой инерции, с  180
  • условное давление, МПа

      до 4        - для ТХА,ТХК-2-11, ТХА-2-12

      до 0,25   - для остальных

  • виброустойчивые и вибропрочные по группе №3 ГОСТ 12997-84
  • степень защищенности от пыли и влаги IP65 по ГОСТ 14254
  • климатическое исполнение

      По условиям эксплуатации термопреобразователи соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69

  • материал

      защитной арматуры: сталь             12Х18Н10Т, 15Х25Т

      головки: сплав алюминия               АК-12 (АЛ-2)

      Примечание:   по договоренности с заказчиком монтажные длины могут быть изменены

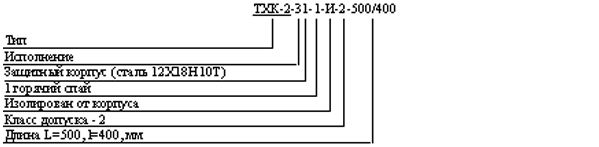

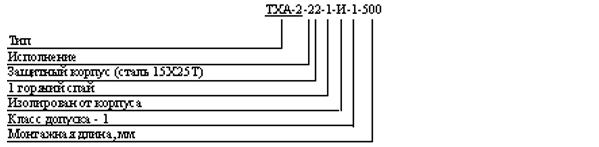

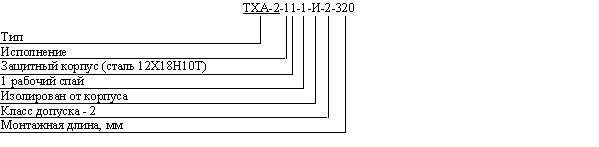

Примеры записи при заказе:
