Термометры
платиновые технические типа ТПТ-19. Термометры медные технические типа ТМТ-19.
ТУ 4211-031-17113168-01
Госреестр № 21603-01
ТУ 4211-0820-17113168-01 Госреестр
№ 21604-01
Предназначены для измерения температуры жидких и
газообразных, неагрессивных и агрессивных, не разрушающих защитную арматуру,
сред, а также в составе теплосчетчиков учета тепловой энергии (ТПТ).
ТПТ-19-1, ТМТ-19-1
|
ТПТ-19-2, ТМТ-19-2
|
ТПТ-19-3, ТМТ-19-3
|
|
|
|
L=35, 45, 60, 110, 140. |
|
Монтажная длина, L мм |
35 |
45 |
50 |
60 |
80 |
90 |
110 |
140 |
|
Тип и вид испол
нения
|
ТПТ-19-1 ТМТ-19-1 |
Масса, кг |
0,175 |
0,177 |
0,179 |
0,181 |
0,183 |
0,185 |
0,187 |
0,190 |
|
ТПТ-19-2 ТМТ-19-2 |
0,038 |
0,039 |
0,040 |
0,041 |
0,042 |
0,043 |
0,044 |
0,045 |
|
ТПТ-19-3 ТМТ-19-3 |
0,035 |
0,036 |
0,036 |
0,037 |
0,037 |
0,038 |
0,038 |
0,039 |
Технические характеристики
термопреобразователей:
- диапазон измеряемых температур,
°С
от -50 до 130
- Номинальная статическая
характеристика (НСХ)
Для ТПТ: 50П, 100П, Рt100;
Для ТМТ: 50М, 100М
класс допуска А,В,С по ГОСТ 6651
№4
- показатель тепловой инерции, с
5 - для ТПТ
8 - для ТМТ
- условное давление (Pу),
МПа
1,6
- Степень защиты от пыли и влаги по
ГОСТ 14254
IP65 - для ТПТ, ТМТ-19-1
IP54 - для ТПТ, ТМТ-19-2
IP40 - для ТПТ,
ТМТ-19-3
- виброустойчивые и вибропрочные по
группе №3 ГОСТ 12997-84
- климатическое исполнение
Условия эксплуатации для ТПТ(ТМТ)-19-1 - У, ТВ; для
остальных - У, категории 3 ГОСТ 15150-69
защитной арматуры: сталь 12Х18Н10Т
головки: прессматериал АГ-4В (ТПТ,
ТМТ-19-1)
- подводящий провод: МГТФЭ – 4х0,07 мм2 Lпр =
500, 1000, 1500
Примечание:
1) ТПТ, ТМТ-19-2 имеет разъем РС4ТВ с резьбовым
соединением
2) Длина подводящих проводов может быть изменена по
согласованию с заказчиком
3) Для термопреобразователей типа ТМТ-19 для
монтажных длин L = 35, 45 - класс допуска В, С

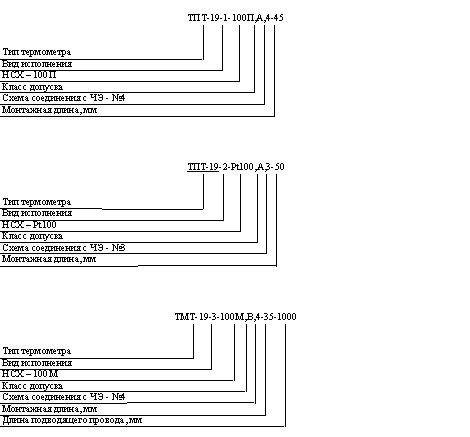

Примеры записи при заказе:
|
