ТПТ-11, ТМТ-11 Термометры платиновые и медные технические / Приборы для измерения температуры / Каталог продукции

Термометры платиновые технические типа ТПТ-11. Термометры медные технические типа ТМТ-11.

ТУ 4211-030-17113168-98                  Госреестр №17466-98

ТУ 4211-880-17113168-98                  Госреестр №17467-98

Предназначены для измерения температуры жидких и газообразных сред химически неагрессивных и агрессивных, не разрушающих защитную арматуру.


Термометры платиновые технические типа ТПТ-11. Термометры медные технические типа ТМТ-11.

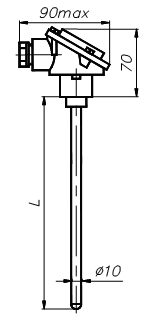

ТПТ-11-1

ТМТ-11-1

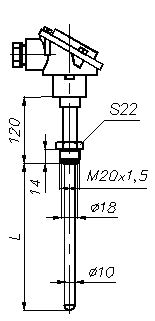

ТПТ-11-2

ТМТ-11-2

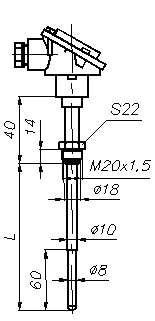

ТПТ-11-3

ТМТ-11-3



Монтажная длина L, мм 120 160 200 250 320 400 500 630 800 1000 1250 1600 2000 2500 3150
Тип

и вид

испол

нения



ТПТ(ТМТ)-11-1 Масса, кг

0,260 0,270 0,290 0,300 0,340 0,360 0,390 0,420 0,510 0,560 0,670 0,820 0,970 1,170 1,330
ТПТ(ТМТ)-11-2 0,260 0,270 0,290 0,315 0,350 0,390 0,440 0,510 0,560 0,675 0,760 0,890 1,080 - -
ТПТ(ТМТ)-11-3 0,260 0,270 0,290 0,315 0,345 0,390 0,440 0,510 0,560 0,650 0,750 0,880 1,070 - -

Технические характеристики термопреобразователей:

  • диапазон измеряемых температур, °С

      для ТПТ -              от -200 до 300 – «Н»

                                   от -200 до 500 – «С»

      для ТМТ -             от -50 до 200 – класс В, С

                                   от -50 до 120 – класс А, В,С

  • Номинальная статическая характеристика (НСХ)

      50П, 100П, 50М, 100М, Pt100, 500П

  • класс допуска

      А,B,С

  • Схема соединения с ЧЭ

      №№ 2, 3, 4,5

      Для схем соединений №2, №5 – класс допуска В

  • показатель тепловой инерции, с

      30                  - для ТПТ, ТМТ-11-1, ТПТ, ТМТ-11-2

      15            - для ТПТ, ТМТ-11-3

  • условное давление (Pу), МПа

      6,3           - для ТПТ, ТМТ-11-2, ТПТ, ТМТ-11-3

      0,4           - для ТПТ, ТМТ-11-1

  • Степень защиты от пыли и влаги по ГОСТ 14254

      IP65

  • виброустойчивые и вибропрочные по группе №3 ГОСТ 12997-84
  • климатическое исполнение

      По условиям эксплуатации термопреобразователи соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69

  • материал

      защитной арматуры:        сталь      12Х18Н10Т

      головки:                сплав алюминия                АК-12 (АЛ-2)

      Примечание:

      1) Термопреобразователи с ЧЭ по НСХ – 500П изготовляются на диапазон измеряемых температур от -200 до +300 °С.

      2) Термопреобразователи с ЧЭ по НСХ – 500П изготовляются с монтажными длинами > 100 мм

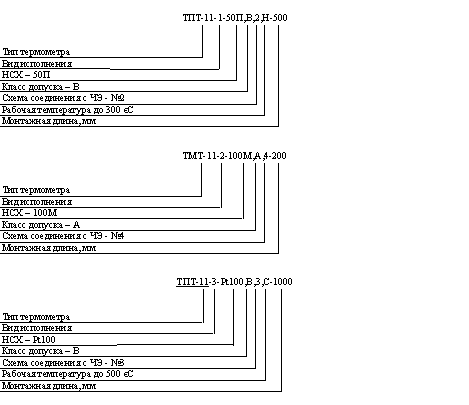

Примеры записи при заказе:
