Термометры
платиновые технические типа ТПТ-6. Термометры медные технические типа ТМТ-6
взрывозащищенные
ТУ 4211-060-17113168-96 Госреестр
№15420-96
ТУ 4211-060-17113168-96 Госреестр
№15422-96
Предназначены для измерения температуры жидких,
газообразных, твердых и сыпучих сред.
Применяются во взрывоопасных зонах согласно классификации
главы 7.3 ПУЭ, в которых возможно образование взрывоопасных смесей газов, паров
горючих жидкостей с воздухом категории IIe, IIB и IIC групп Т1-Т6 по ГОСТ
12.1.011, а также опасных по взрыву пылевых сред, имеющих температуру тления не
ниже 135 °С (для тлеющих) или температуру самовоспламенения не ниже 135 °С (для
нетлеющих пылей).

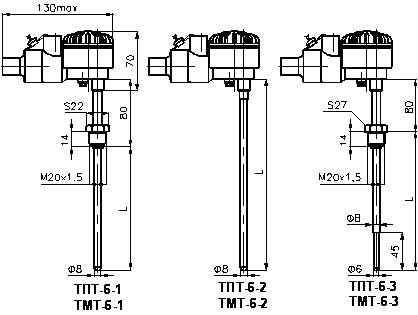

Рис.1 Рис.2 Рис.3
|
Тип и вид исполнения |
Монтажная длина, мм |
|
ТПТ-6-1 ТМТ-6-1 |
|
100 |
120 |
160 |
200 |
250 |
320 |
400 |
500 |
|
Масса, кг |
|
0,440 |
0,430 |
0,470 |
0,520 |
0,530 |
0,550 |
0,570 |
0,600 |
|
ТПТ-6-2 ТМТ-6-2 |
|
|
|
160 |
200 |
250 |
320 |
400 |
500 |
|
Масса, кг |
|
|
|
0,430 |
0,480 |
0,490 |
0,510 |
0,530 |
0,560 |
|
ТПТ-6-3 ТМТ-6-3 |
80 |
100 |
120 |
160 |
200 |
250 |
320 |
400 |
500 |
|
Масса, кг |
0,400 |
0,440 |
0,445 |
0,465 |
0,515 |
0,525 |
0,545 |
0,565 |
0,590 |
Технические характеристики
термопреобразователей:
- диапазон измеряемых температур,
°С
для ТПТ-6
от -200 до 300 – «Н»;
от -200 до 500 – «С»
для ТМТ-6
от -50 до 200 – класс В, С; от -50 до 120 – класс А,
В, С
- Номинальная статическая
характеристика (НСХ)
50П, 100П, 50М, 100М, Pt100, 500П
А, В, С
№ 2, 3, 4, 5
Для схемы соединений №2, №5 класс допуска – В,С
- показатель тепловой инерции, с
10 - для ТПТ-6-3, ТМТ-6-3
15 - для остальных
- условное давление (Pу),
МПа
0,4 - для ТПТ-6-2, ТМТ-6-2
6,3 - для остальных
- Степень защиты от пыли и влаги по
ГОСТ 14254
IP65
- виброустойчивые и вибропрочные по
группе №3 ГОСТ 12997-84
- климатическое исполнение
По условиям эксплуатации термопреобразователи
соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69
защитной арматуры: сталь 12Х18Н10Т,
08Х13
головки: прессматериал АГ-4В
Примечание:
1) маркировка взрывозащиты на головке «1ExdIICT6X»
2) Термопреобразователи с ЧЭ по НСХ – 500П
изготовляются на диапазон измеряемых температур от -200 до +300
°С.
3) Термопреобразователи с ЧЭ по НСХ – 500П
изготовляются с монтажными длинами > 100 мм

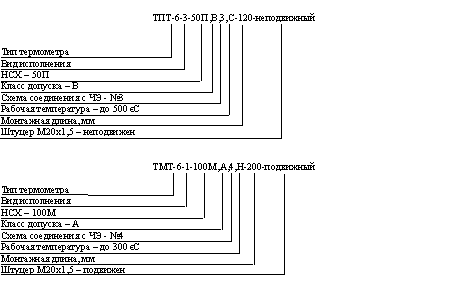

Примеры записи при заказе:
|
