Счетчики воды
«Сигма» ВСХ-15, ВСГ-15
Предназначены для измерения объема холодной и горячей воды, протекающей по
трубопроводу.
Основные
технические характеристики
|
Тип счетчика
|
ВСХ-15 |
ВСГ-15 |
|
Способ
установки |
гориз. |
верт. |
гориз. |
верт. |
|
Метрологический класс |
В* |
А* |
В* |
А* |
|
Диаметр
условного прохода,мм |
15 |
|
Температура воды, °С |
+5÷+30 |
+30÷+90 |
|
Расход
воды, м3/ч: наименьший Qmin |
0,03 |
0,06 |
0,03 |
0,06 |
|
переходный Qt |
0,12 |
0,15 |
0,12 |
0,15 |
|
номинальный Qn |
1,5 |
|
наибольший Qmax |
3,0 |
|
Номинальное давление, МПа |
1,0 |
|
Порог
чувствительности, м3/ч |
0,015 |
0,030 |
0,015 |
0,030 |
|
Относительная погрешность измерения: |
±5 |
|
при
расходе Qmin≤Q≤Qt, не более, % |
|
при
расходе Qt≤Q≤Qmax, не более, % % |
±2 |
±3 |
|
Емкость
счетного механизма, м3 |
99999 |
|
Наибольший объем воды, м3 |
37,5 |
|
за
сутки |
|
за
месяц |
1125 |
|
Масса, не
более, кг |
0,5 |
Комплект поставки
|
счетчик (поз 1)
паспорт |
- 1 шт.
- 1 шт. |
|
гайка (поз.2)
прокладка (поз.3)
патрубок (поз.4) |
- 2 шт.
- 2 шт.
- 2 шт. |

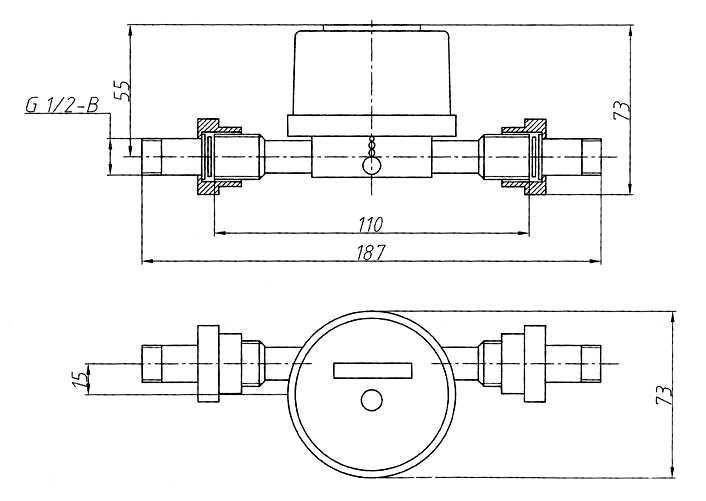

Габаритные и
присоединительные размеры
|
